Con una población que supera los 180.000 habitantes y asentada sobre la cuenca del río Maipo, La Pintana presenta un subsuelo dominado por depósitos aluviales y finos limo-arcillosos de mediana a baja competencia. La zona sísmica 3 definida en la NCh433 y la presencia de niveles freáticos altos hacia el sector poniente exigen soluciones de diseño estructural que vayan más allá del cálculo convencional. El ensayo CPT permite caracterizar la estratigrafía continua sin alteración, identificando lentes blandos donde la amplificación de onda puede ser crítica. Para proyectos esenciales, la aislación sísmica de base se convierte en una herramienta de control de daño, desacoplando la superestructura del movimiento del terreno y reduciendo las derivas de entrepiso a valores manejables. Complementamos la evaluación con un estudio de MASW para determinar la velocidad de onda de corte (Vs30) real del sitio, dato indispensable para la clasificación de sitio según el decreto supremo 61.
Desacoplar la estructura del suelo en La Pintana reduce la aceleración espectral en la superestructura hasta en un 60% frente a un sismo de diseño.
Factores del sitio
La NCh2745 exige que el sistema de aislación mantenga su integridad bajo el sismo máximo considerado (MCE), verificando la estabilidad del aislador ante desplazamientos laterales que en suelos blandos como los de la cuenca de Santiago pueden superar los 40 cm. En La Pintana, un riesgo específico radica en la posible licuefacción de los estratos arenosos intercalados, fenómeno que anularía la efectividad del sistema al perder soporte vertical el aislador. Por ello, la exploración geotécnica debe incluir ensayos SPT profundos y análisis de potencial de licuefacción según la metodología de Seed e Idriss, correlacionando los resultados con las propiedades dinámicas del depósito. Ignorar la interacción suelo-estructura en el diseño del sistema de aislación conduce a una subestimación del amortiguamiento radiativo y a una predicción errónea del período efectivo. El foso sísmico perimetral debe dimensionarse considerando no solo el desplazamiento máximo del aislador, sino también la tolerancia constructiva y la posible rotación de la base.
Consultas frecuentes
¿En qué tipo de suelo de La Pintana es más recomendable usar aislación sísmica?
Es especialmente recomendable en suelos tipo D y E, predominantes en gran parte de La Pintana, donde la amplificación de ondas sísmicas es mayor. El sistema de aislación filtra las altas frecuencias y limita la energía que ingresa a la estructura, compensando la baja rigidez del terreno.
¿Qué diferencia hay entre un aislador elastomérico y un deslizador de fricción?

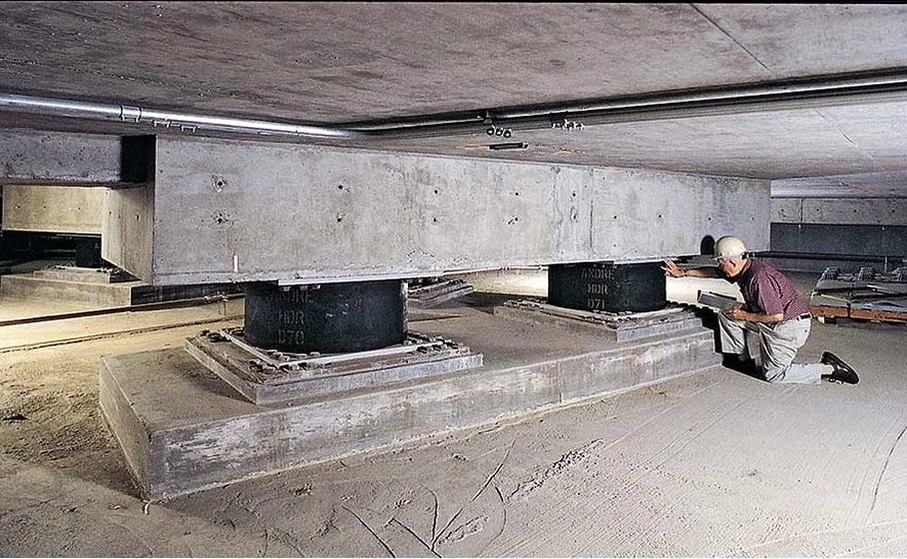

El aislador elastomérico (HDRB) disipa energía mediante la histéresis del caucho, ofreciendo una fuerza de recentrado natural. El deslizador de fricción (FPS) disipa energía por fricción en una superficie cóncava y su período es independiente de la masa soportada, funcionando muy bien para controlar desplazamientos en sismos de larga duración como los de subducción.
¿Cuál es el costo estimado de un proyecto de diseño de aislación sísmica de base en Santiago?
Para un proyecto de edificación estándar en La Pintana, el rango de honorarios por el diseño completo de aislación sísmica de base, incluyendo análisis dinámico y especificaciones técnicas, se sitúa entre $1.952.000 y $3.923.000, dependiendo de la complejidad estructural y la cantidad de aisladores.
¿Se puede incorporar aislación sísmica en una estructura ya existente?
Sí, es posible mediante técnicas de retrofit o rehabilitación sísmica. Se corta el elemento vertical existente y se instala el aislador utilizando gatos hidráulicos. Esto es común en hospitales o edificios patrimoniales que deben seguir operando tras un gran sismo.
¿Qué ensayos de suelo son obligatorios antes de diseñar el sistema de aislación?
La NCh2745 requiere conocer la clasificación sísmica del sitio (Vs30) mediante MASW o refracción. Además, es obligatorio ejecutar sondajes SPT o CPT para evaluar la capacidad de soporte y el potencial de licuefacción, junto con ensayos triaxiales cíclicos para obtener las propiedades dinámicas del suelo de fundación.
